皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

電源コンセントと情報系（LAN/電話/セキュリティ/放送/TV）は、運用のストレスに直結します。あとから“延長タップ地獄”や“ケーブルの巣”にしないために、設計とラベリングと離隔を最初から仕込むことが重要です。🧵

1｜コンセント計画🔌
用途別容量：OA・厨房・機械。突入電流の大きい機器は専用回路に。
配置：壁・床・天井（プロジェクタ・サイン）に使う位置で配置。可動家具の動線も想定。
安全：接地極・AFCI/GFCI等の感電・漏電保護を用途で選定。水回りは防水。
明かり割り：停電時に全消灯しないよう、回路を交互に割り付け。

2｜LAN/情報配線🧬
ケーブル種：Cat6/6Aを基本に、将来10GbEを見据え6A採用を検討。長距離やノイズ多環境はFTP。
PoE：カメラ・AP・センサーはPoE給電で配線削減。消費電力に合わせて設計（例：カメラは中程度、APは高出力）。
配線方式：スター配線でIDF/ MDFに集中。床下/天井内はトレー整線、許容曲げ半径を厳守。
ラベリング：パッチパネル↔情報口↔機器のトレーサビリティを統一ルールで。

3｜Wi‑Fi設計📡
AP配置：遮蔽物・天井高・席密度でレイアウト。重複チャンネルを避け、出力は“強すぎない”。
給電：PoEで電源レス化。天井下地と干渉しない位置に設置し、意匠も配慮。
干渉：電子レンジ・Bluetooth・無線機器の干渉に注意。APは等間隔＋チャンネル設計。

4｜ノイズ・離隔対策🧲
電源と情報の離隔：並走は距離を取り、交差は直角。金属管や仕切りで誘導ノイズを抑制。
インバータ近傍：シールド・接地を強化。弱電と動力は別ルートに分離。

5｜施工・検査🛠️
端末処理：LANは規格通りピンアサイン。撚りを最小限に保持し、性能劣化を防止。
試験：導通・伝送・PoE負荷の確認。記録はポートNo＋写真で残す。
美観：露出配線は通り・同心・直角交差。ケーブルマネジメントで将来改修を簡単に。

6｜NG→是正🙅→🙆
NG：会議室の床で延長タップだらけ。→ 是正：床コン＋天井コンの併用、机下ケーブルトレー。
NG：APを壁際にまとめて設置。→ 是正：等間隔配置＋出力適正化、会議室は高密度対応。

7｜ケーススタディ（中規模オフィス）💼
各島に床コン2/島、天井から吊り下げコンを補完。LANはCat6A、APはPoE対応で配線すっきり。ラベリング統一でトラブル対応時間を半減。

8｜まとめ🌈
電源と情報は“人が触れる電気”。配置×ラベリング×離隔を最初から仕込めば、現場のストレスは激減します。次回は接地（アース）と避雷を取り上げます。🌩️

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

照明は“見え方”だけでなく作業性・安全性・生産性・ブランド体験を左右します。器具の効率だけでなく、制御と保全を組み合わせることで省エネと快適性を同時に達成。ここでは計画→選定→制御→施工→点検までを一気通貫で整理します。✨

1｜設計の骨子🧠
目的の可視化：事務・製造・医療・商業など用途別に“何を見せたいか”を言語化。
照度と均斉：明るさは“点”ではなく“面”で確保。均斉度を上げると疲労が減り、事故も減る。
グレア抑制：器具選定時に遮光角/配光を確認。作業面・視線方向・反射面を総合で評価。
色温度と演色：オフィスは中性〜やや高め、商業の生鮮は高演色、ラウンジは低色温度で演出。

2｜制御と省エネ💡
在室/人感：人の動きに合わせて自動点滅・ディマンド抑制。
** daylight harvesting **：昼光連動で一定照度を維持、自動調光で“点けっぱなし”を解消。
DALI/0-10V：シーン制御・個別制御・群管理。DALIはアドレス管理で改修も柔軟。
スケジュール運転：就業・清掃・警備のモードをプリセット。誤操作を減らす。

3｜器具選定の要点🔍
配光：天井高・作業面高さ・反射率で決定。高天井はビーム角と眩しさ対策が鍵。
保全性：工具不要で交換できる器具、天井点検口の近傍配置で脚立作業を短縮。
耐環境：粉じん・油煙・塩害・屋外はIP・耐蝕を確認。厨房・食品は防虫仕様。

4｜施工の勘どころ🛠️
器具位置は芯出しと水平を厳密に。列の通りが印象を決める。
調光配線は誤結線が頻発。DALIは極性自由だが、幹線/通信線の分離を徹底。
緊急照明は別系統。保守切替スイッチの回路誤接続に注意。

5｜点検・運用🔁
年次点検：非常照明のバッテリー容量・点灯時間を確認。交換目安を設備台帳に反映。
清掃：反射率維持は高コスパ。年1回の拭き上げで照度が顕著に改善。
不点対策：回路断定法（上流→下流）で原因切り分け。器具・安定器・配線・制御の順に調査。

6｜NG→是正🙅→🙆
NG：会議室で机上に多重影。→ 是正：配光を広角へ、演色を改善、壁面明度も上げて心理的明るさを確保。
NG：高天井で眩しい。→ 是正：ハニカムルーバ・拡散レンズ・器具高さ変更でグレア低減。

7｜ケーススタディ（コールセンター）📞
既存蛍光からLEDへ更新。在室＋昼光連動＋シーンで“点けっぱなし”を解消。作業ミスが減少し、電力は約30〜40%削減。運用教育をセットにして定着。

8｜まとめ🌈
照明は“設計×制御×保全”。器具効率に頼るだけでなく、人と昼光に合わせることで省エネと快適性を両立できます。次回はコンセント・情報/弱電を扱います。📶

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

分電盤・配電盤は“建物の神経節”。ここでの設計・施工品質が、その後10〜20年の安定運用を左右します。盤計画は安全（遮断・感電保護）、可用性（冗長・増設余地）、保守性（点検スペース・ラベリング）、**熱管理（発熱計算）**の4点で組み立てます。今回は、実務目線での盤計画と検査の勘どころを体系化します。⚡️

1｜盤計画の原則
配置：点検スペース（前面1m、側面0.6m目安）と避難動線の両立。扉開角を図面で拘束。
回路構成：用途別に盤を分け、非常・常用・動力・照明・情報を混在させない。非常と常用は物理分離。
将来増設：母線・スペース・ダクト・幹線余力を10〜30%確保。空きブレーカースペースを“実在”で残す。
環境：湿気・粉じん・塩害・高温を見越し、IP等級とフィルタ/換気を計画。屋外盤は結露対策必須。

2｜回路設計と保護
遮断器選定：遮断容量＞系統短絡容量。系統情報と上位遮断器の特性を確認し、選択遮断を実現。
保護協調：上位→下位で時間差を確保。モータ回路は始動電流とサーマルで過負荷保護を最適化。
分岐のバランス：単相多回路は相バランスを取る。照明は回路跨ぎの明かり割りで半停を回避。

サージ/SPD：雷多発・沿岸・IT機器が多い施設ではSPDを盤階層で段落ち設置。

3｜熱設計と換気
発熱把握：遮断器・電源・インバータ等の損失Wを合算。周囲温度+装置上昇で内部温度を推算。
換気：自然換気が基本。高密度盤は強制換気ファン、吸気は下・排気は上。フィルタは交換容易に。
レイアウト：発熱源を上下・左右に分散。上段に制御、下段に電源など機器の熱耐性を意識。

4｜結線・配線の作法
トルク管理：端子は規定トルク。過大締付は導体痩せ・発熱の原因。トルクレンチは校正を維持。
曲げ半径：ケーブル外径×8以上を目安。端末処理ではストレスコーンを丁寧に。
ラベリング：盤名→回路番号→用途→行先→ケーブルNoを同一ルールで。後年の改修が劇的に楽に。

制御線/電源線分離：ノイズ源（インバータ等）との離隔、トレー内分離を徹底。

5｜安全・運用の工夫
ロックアウト/タグアウト：停電作業の基本動作として標準化。誤投入を0に。
アーク対策：高短絡容量環境では遮断器特性と保護具を整備。扉開放時の投入は手順で禁止。
非常時運用：非常回路の手動分離・切替の手順書を盤扉裏にQRで添付。

6｜検査と記録
外観→締付→絶縁→動作→負荷試験の順。測定値＋写真＋日付で記録を残し、図面と整合検証。
ホットスポット：サーモで初期運転後に確認。端子の増し締めは“闇雲”にやらず、規定値再締付で。

7｜現場NG→是正→
NG：空きスペースがダクトで塞がれて増設不可。→ 是正：当初から拡張ダクトと空きスペースを確保。
NG：盤前に設備が増設され点検1mが確保できない。→ 是正：占有範囲を黄色で床マーキングし死守。

8｜ケーススタディ（オフィス階分電盤）
OA/照明/空調補機/非常の4盤構成。将来増設用にOA盤へ20%空きを確保。DALI調光用の制御ユニットは熱源と離隔。保守通路を広く取り、夜間の無人点検を可能に。

9｜まとめ
盤は“運用の器”。遮断・協調・熱・保守の視点で設計→施工→記録を一貫させれば、止まらない電気が手に入ります。次回は照明計画を深掘りします。

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

“切らさない電気”を支えるのが幹線。需要計算→ケーブル断面→電圧降下→保護協調→配線方式→配管/ラック納まり…と意思決定が連鎖します。ここでは式と現場感覚を両立させて、迷わない設計・施工の要点をまとめます。

1｜需要計算の原則
需要率×同時使用率で最大需要を見積。用途別係数は“保守的に”設定。
将来余裕：幹線は10〜30%の余力を。盤スペース/ラック幅も拡張性を考慮。
負荷の性質：モータ多用→始動電流・力率、LED多→高調波。用途で配線・保護を最適化。

2｜電圧降下の考え方⚡️
目安：幹線2〜3%以内、支線+幹線で5%以内。
計算の勘どころ：長距離・大電流・低力率で降下が増。経路短縮と断面アップで解決。
実務では許容温度・布設方式（ラック/管/隠ぺい）で許容電流が変わる点に注意。
現場ショートハンド（例）

60m/100A/三相200V → 38sqでOKか？→ 温度・布設で補正、端末の曲げ/接続もセットで判断。

3｜配線方式の選定
CV/CV‑T/CVT：幹線定番。耐熱と布設のしやすさで使い分け。
EM‑EEF/EM‑ELE：難燃・低煙。避難経路や人の滞留空間で有効。
ケーブルラック：見せる/隠すの判断。意匠と保守性のバランス。
金属管/合成樹脂管：機械的保護優先。露出配管は“通り”“同心”が品質。

4｜配管・ラックの“納まり”術
幹線は最短/最小曲げで。曲率と引張を守り、引込・引出を整然と。
交差は直角、並走は離隔。弱電との離隔はノイズ対策の基本。
ラックは両端の支持と中間支持。振れ止めと接地を忘れない。

5｜保護と協調
遮断器は遮断容量＞系統短絡容量。協調は上位→下位へ段差。
モータ回路は始動電流に合わせ、過電流継電器・サーマルを適正化。

6｜施工品質の勘どころ
曲げ半径：ケーブル外径×8以上が目安。端末で無理をしない。
トルク管理：結線は規定値。締付け過大は発熱・緩みの原因。
ラベリング：幹線→盤→回路で同一ルール。将来改修の命綱。

通線計画：引張荷重・潤滑剤・人員配置。**“引きの段取り”**で品質が決まる。

7｜ケーススタディ（物流倉庫・延長150m）
需要 450kVA、力率0.9。幹線CVT 150m。→ 断面選定 + 電圧降下 + ラック計画 + 熱を一体で検討。
結果：CVT 250sq×3C×3条、ラック600幅、分岐は近傍で降圧抑制、端末はストレスコーンで丁寧に処理。

8｜まとめ
幹線は“電気の大動脈”。需要→降下→方式→納まり→保護の順で考えると、判断がぶれません。数式と現場感覚を両輪に、無事故・無停止の電気を形にしましょう。次回は分電盤・配電盤の計画術へ。

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

高圧受電を低圧へ変換し、安全に分配する“心臓部”が受変電設備（PAS/UGS・VCT・VCB・変圧器・保護継電器・計器用変成器・配電盤）です。ここでは単線結線図の読み方と保護協調、据付・接地・換気などの実務ポイントを体系化します。⚡️

1｜単線結線図を“機能”で読む

受電点（PAS/UGS）：異常時に上流を遮断。ヒューズ定格と遮断容量の確認。

VCB（真空遮断器）：短絡・地絡保護の主役。トリップ回路の健全性が命。

変圧器（油入/乾式）：負荷特性と損失（鉄損/銅損）を把握。並列時はインピーダンス整合。

CT/VT：計測・保護の“目”。比率・極性・二次側短絡の扱いに注意。

保護継電器：OCR/OCGR/UVR/OVR/GR。整定値は負荷・幹線・遮断器の組合せで決める。

TIP：単線結線図は“電気の地図”。記号の意味ではなく**流れ（電力・信号）**を追うと理解が速い。️

2｜保護協調の考え方

需要計算で幹線断面・遮断器容量を確定。

最小故障電流と最大故障電流を推定。

上位→下位の順に整定（時間-電流特性の段差を確保）。

設計値は試験で検証（二次注入試験・トリップ試験）。

代表的な整定例（イメージ）

OCR：In=200A、TMS=0.2、瞬時整定=10In

OCGR：I0=20A、TMS=0.3

UVR/OVR：±10%域で段差を付けて誤動作防止

3｜据付と盤内の“納まり”

位置：点検扉の開角・前面/側面スペースを確保（点検作業者の退避経路も）。

換気：乾式変圧器・盤内発熱を想定し、吸気下部/排気上部の自然換気を基本に。高負荷は強制換気。

防水/防塵：屋外はIP等級、ルーバーに防虫網。潮風地域は耐塩仕様。

結線：端末の曲げ半径、トルク管理。CT二次は開放厳禁。

4｜接地と絶縁

D種接地：変圧器二次側の中性点接地。接地抵抗許容値の達成は“水まき・塩化・深打ち”の順で検討。

アースバーで一元化し、アース銅バー→各機器へ放射状に。ボルト・座金で電食対策。

5｜試験と立上げ

目視→締付→メガ（絶縁抵抗）→耐圧→継電器二次注入→無負荷試運転の順。

記録は写真＋数値＋整定表。盤扉裏にQRで貼付。

6｜実務の落とし穴と対策⚠️

短絡容量の見誤り：遮断器が“負ける”と大事故。→ 上流系統情報を電力会社と摺合せ。

盤内熱だまり：夏場のトリップが続出。→ 換気量増、ダクト計画、発熱源の上下配置最適化。

継電器整定の“流用”：別案件の値をコピペ。→ 回路条件ごとに再計算し、試験で確認。

7｜まとめ

受変電は“止めない電気”の要。単線結線図を機能で理解し、保護協調と接地を柱に据えれば、現場判断が早くなります。次回は幹線・配線設計を掘り下げ、電圧降下と配管/配線の作法を整理します。

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

電気工事は「電線をつなぐ仕事」ではありません。**安全・品質・省エネ・BCP（事業継続）**を、設計・施工・点検という連続プロセスで実現する総合技術です。現場は常に“他の工種と同時進行”で進み、天井裏・床下・シャフト・外構など、見えないところにこそ本質が宿ります。ここでは電気工事の全体像を、現場運用の視点で分解してみます。⚡️🏗️

1｜電気工事のミッション🧭

安全：感電・火災・漏電を起こさない（一次安全）。保護協調と遮断容量、アース設計が骨格。

品質：動作の安定・ノイズ抑制・電圧降下の許容管理。見えない品質を“記録”で証明。

省エネ：機器選定だけでなく、運用（自動調光・在室制御・デマンド監視）で稼ぐ。

BCP：非常用電源・蓄電池・自立運転・負荷選別で“止めない”。

2｜設計→施工→点検のループ🔁

設計：需要計算→幹線断面→保護協調→系統図→回路表→施工図。ここで8割が決まる。

施工：配管/配線→盤据付→結線→検査。見えなくなる前の“中間検査”が命。

点検：絶縁・耐圧・接地抵抗・動作試験・温度。結果は写真＋数値＋日付で残す。

設計品質が施工を楽にし、施工品質が点検を楽にし、点検品質が運用を守る──この循環が総コスト最小化の王道です。💡

3｜現場で必ず直面する5つのテーマ🖐️

取り合い：空調・衛生・建築と“同じ空間”を使う。早期に干渉調整（BIM/3D/モックアップ）。

貫通処理：防火区画は“命の境界”。貫通スリーブと認定材の型番を図面で固定。

騒音・粉じん・火気：時間帯と工程を設計。切断/穿孔は養生と集じんでクリーンに。

電源品質：電子機器は“きれいな電気”を好む。ハーモニック・瞬停・高調波への備え。

記録と説明：検査・引渡し・将来改修に効く“説明可能性”を常に意識。📸

4｜チェックリスト（着工前）✅

5｜よくあるNGと是正例🙅→🙆

NG：天井内の配線が空調ダクトと密着。→ 是正：離隔確保、吊り金具で“引き”を作る。

NG：盤内の端子ねじが過大締付。→ 是正：トルク管理で規定値（例：1.2N·m）を徹底。

NG：露出配管のエルボ精度が甘い。→ 是正：曲げゲージ使用、同心・通り精度を写真登録。

6｜“見えない品質”を可視化する📸

写真の定型：①全景 ②近景 ③ラベル/マーキング ④測定器の数値 ⑤日付入り

QR連携：盤扉内にQR。図面・負荷表・点検記録にリンク→保守性が段違い。

7｜まとめ🌈

電気工事は“電線を引く”だけの仕事ではなく、安全・省エネ・BCP・運用を担うインフラづくりです。図面・段取り・施工・記録の4点セットで、説明できる品質を積み重ねましょう。次回は受変電（キュービクル）を基礎から実務まで深掘りします。⚙️

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

～止めない電気～

キュービクルは設置して終わりではありません。稼働率・安全・電気料金に直結するのが保守・点検とBCP。本記事では、停止を最小化するための点検体系と、故障予防・早期復旧の実践をまとめます。

1. 点検体系（例）

• 日常・月次点検：外観、異音・異臭、計器値、温度、漏電表示、ファン作動

• 年次点検：高圧気中部の清掃、遮断器・継電器の機能／動作、絶縁・耐圧、接地抵抗、端子トルク点検、進相コンデンサ健全性

• 精密診断（必要に応じて）：熱画像、部分放電診断、油入機器の油分析、絶縁抵抗トレンド解析

点検は記録が命。数値の“変化”を追うことで予兆検知の精度が上がります。

2. 劣化のサインと対処

• 端子の焼け・変色：締付け不足・高調波影響。早期の締直し・端子更新

• コンデンサの膨らみ・油漏れ：速やかに回路切離→交換

• 遮断器の投入・開放不良：メーカー推奨のオーバーホール、更新時期の評価

• 変圧器の温度上昇・異音：負荷偏重・換気不良を是正、必要なら容量見直し

• 筐体内結露・虫害：換気・除湿、目張り、防虫材で再発防止

3. 予防更新・デジタル化

• 保護継電器のデジタル化：整定値の再現性と自己診断で信頼性向上

• 遠隔監視：電流・温度・漏電・力率・デマンドのリアルタイム監視

• 無効電力補償の高度化：進相コンデンサからSVG等へ置換で高調波耐性UP

• 高効率トランス：経年機を計画的に更新し、損失・発熱を低減

4. 事故・停電時の復旧プロトコル（例）

1. 一次切り分け：高圧側／低圧側／負荷側のどこかを即判定

2. 安全確保：感電・アークフラッシュ回避、関係者退避

3. 復旧手順：遮断器・開閉器の操作順序を手順書で標準化

4. 原因究明：ログ・熱画像・絶縁測定で再発防止を明確化

5. 報告・改善：写真・数値・対策期日を添えたレポート

年1回は停電訓練と手順の棚卸しを。担当者交代時は速やかに引継ぎます。

5. 電気料金・品質の最適化

• 力率改善：力率低下による割増回避、適正容量での補償

• ピーク抑制：デマンド監視で空調・生産を協調制御

• 高調波対策：フィルタ導入、変換設備の整定見直し

• 配電の見直し：母線分割や重要負荷の系統分離でリスクを局所化

6. よくある質問（FAQ）

Q. 点検は営業中でもできますか？
A. 目視・測定中心の月次は稼働中でも可能。年次は停電を伴うため、夜間・休日で計画します。

Q. 交換タイミングの目安は？
A. 端子・コンデンサ・遮断器など消耗部品は経年＋状態で判断。記録値の悪化傾向が更新のサインです。

Q. 遠隔監視は必要？
A. 24時間稼働や無人時間帯が長い施設は効果大。早期検知→計画停止で被害を最小化できます。

7. まとめ

「止めない電気」は点検記録×予防更新×復旧手順の三点セットから。私たちは、月次・年次点検、精密診断、緊急対応、更新提案までをワンストップで支援します。まずは現地点検とヒアリングから、御社の設備に最適なプランをご提案します。

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

～キュービクル更新・新設の教科書～

工場やオフィス、商業施設の“電気の玄関”であるキュービクル（高圧受電設備）。更新や新設は一度の判断が10年以上の操業に影響します。本記事では、現地調査から受電までの実務ポイントを「失敗しない順序」で整理しました。

1. そもそもキュービクルとは

電力会社からの高圧（一般に6.6kVなど）を受け、施設で使う低圧へ変換・保護・計測する設備の総称です。主な構成は以下です。

• 受電部（高圧気中開閉器、負荷開閉器、計器用変成器 など）

• 変圧器部（油入／モールド／アモルファス等）

• 配電・保護部（遮断器、保護継電器、計測器）

• 進相コンデンサ／無効電力補償機器

• 換気・防錆・防水・防虫等の筐体付帯設備

2. 現地調査の要点（ここで8割決まります）

• 将来負荷：設備投資計画・EV充電・増設余地を反映

• 設置環境：塩害・粉じん・高温多湿・屋上設置の可否

• 搬入経路：クレーン可否、基礎寸法、共用部の養生計画

• 停電調整：営業・生産への影響最小化、仮設電源の要否

• 接地・ケーブル：既設流用可否、端末処理方式、経年劣化状況

3. 設計の勘所

• 容量設計：デマンド実績＋将来計画、力率改善の前提を統一

• 保護協調：高圧～低圧の遮断器・継電器を一気通貫で整合

• 配線方式：単独受電／ループ受電、冗長化（母線分割・常用/非常）

• 環境仕様：防錆等級、塗装仕様、換気・除湿、虫害対策

• メンテ性：前面操作・引出し構造、点検窓、予備スペース

4. 施工ステップ（代表例）

1. 工程計画・停電日確定（関係部署・テナントへ事前周知）

2. 基礎・アンカーボルト施工（レベル・芯出し）

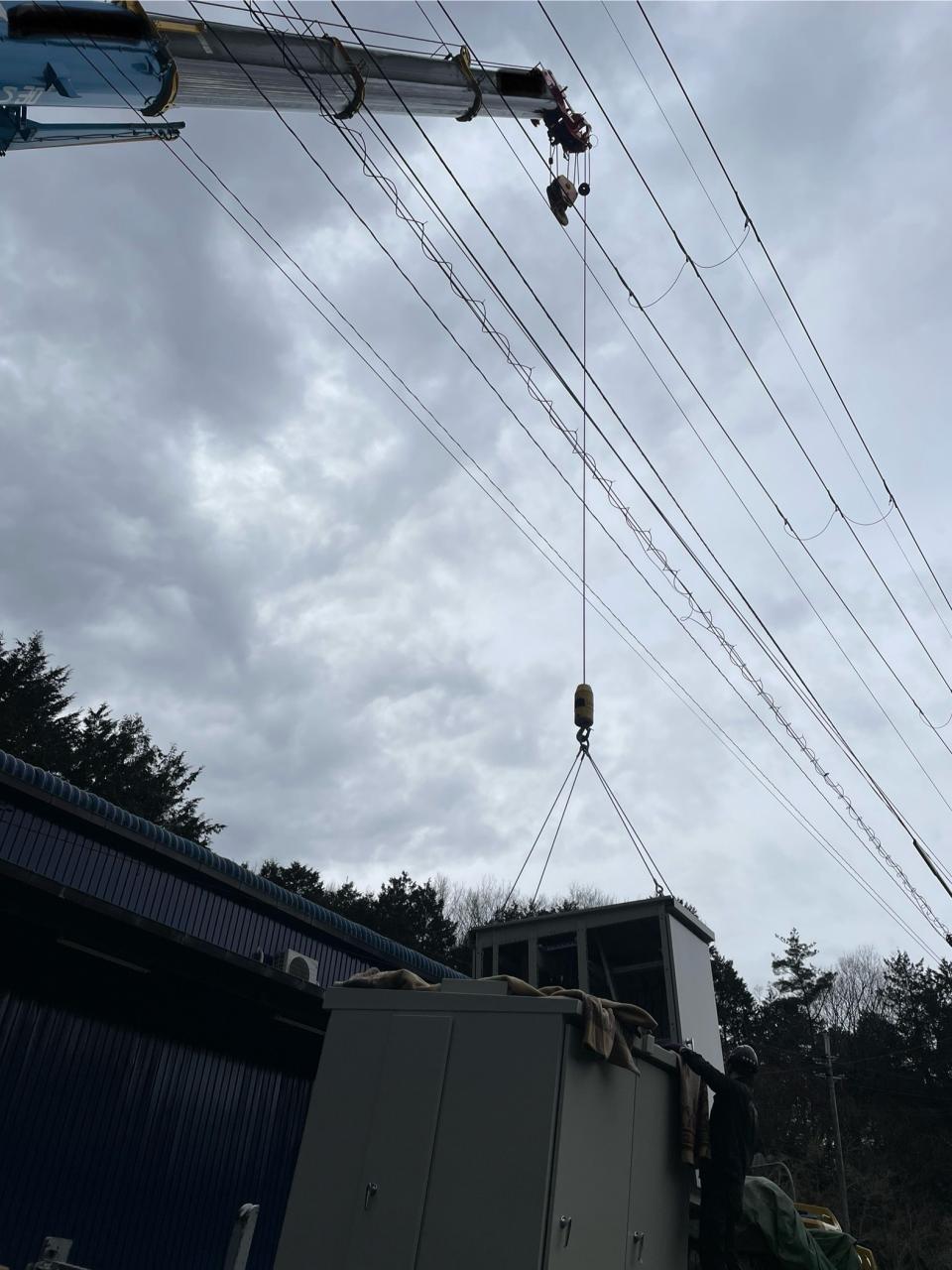

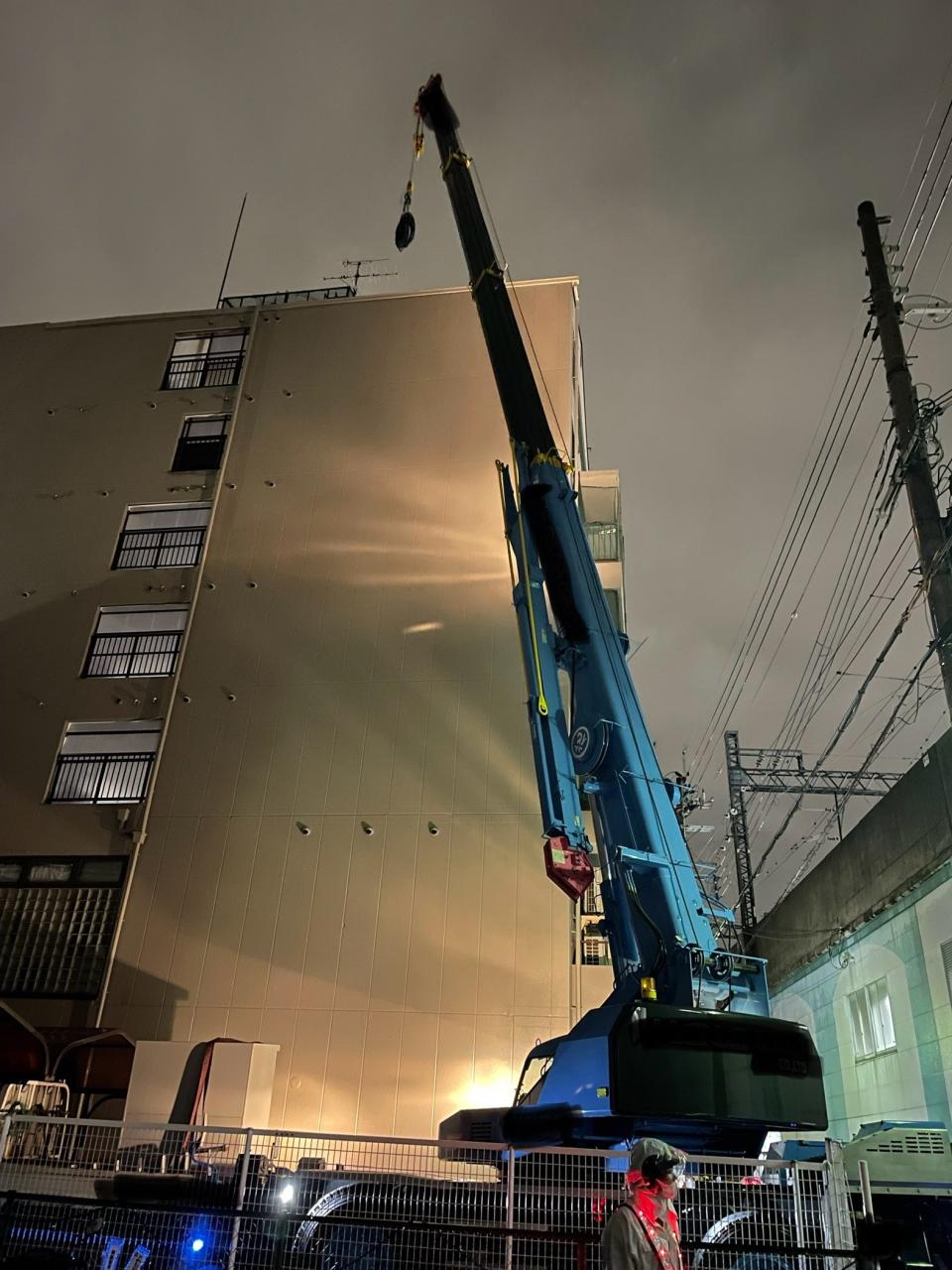

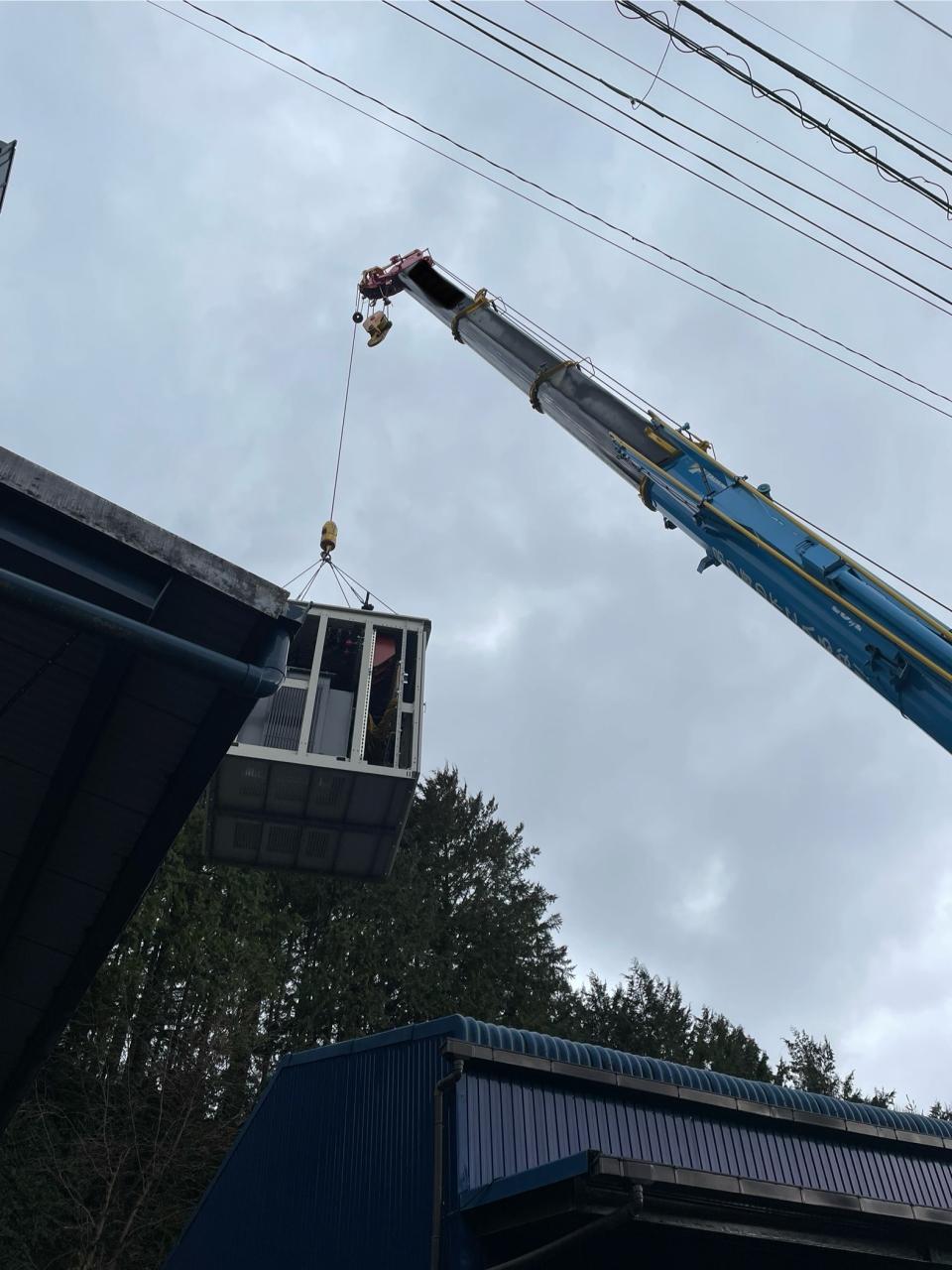

3. 搬入・据付（クレーン/フォーク、転倒防止・養生）

4. 高圧・低圧ケーブル端末処理（圧着・収縮・トルク管理）

5. 接地工事（規定に適合、共用・個別の取り回し最適化）

6. 機器間結線・表示（相順・識別・銘板）

7. 各種試験：絶縁・耐圧、継電器動作、母線導通、機能試験

8. 受電前確認・立会（所内ルール、関係機関・電力会社の手続）

9. 仮設撤去・引渡し（試運転ログ・竣工図・取扱説明）

5. 省エネ・運用のアップデート

• アモルファス変圧器や高効率トランスで待機損失を低減

• デマンド監視でピークカット、空調・製造設備と連動

• 無効電力補償（進相コンデンサ/SVG）で力率改善

• 遠隔監視で温度・電流・漏電のトレンドを常時可視化

6. よくあるつまずきと対策

• 停電時間の超過 → 仮設電源・段階切替・夜間作業で回避

• ケーブル長不足・曲げ半径超過 → 施工前の3D動線確認

• 結露・虫害 → 換気フィルタ・除湿・防虫パッキンを標準化

• 騒音・振動の苦情 → 変圧器仕様と基礎防振で抑制

7. まとめ

更新・新設は「容量・保護・環境・メンテ」の4点を押さえることが肝心です。私たちは現地調査→設計→施工→試験→受電→運用支援まで一社完結。操業を止めない計画で、安全・品質・納期を両立します。まずは現地調査からご相談ください。

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

～経済的役割～

私たちが暮らし、働き、産業を営むうえで不可欠なのが「安定した電力供給」です。
その根幹を支える設備のひとつが、高圧受電設備であるキュービクルであり、
その設置・更新・保守を担うキュービクル工事業者の存在は、社会インフラの“縁の下の力持ち”として機能しています。

キュービクル工事業が果たす経済的な役割を、産業支援、コスト最適化、雇用創出、再エネ社会への貢献など、多面的に考察します。

1. 産業・商業の電力インフラを支える基盤業

工場、商業施設、病院、オフィスビルなど、あらゆる経済活動の場において、キュービクルは不可欠な設備です。
高圧で受電し、低圧に変換して建物内に電気を供給するという機能は、産業のエンジンに電力を届ける血管のような存在です。

経済的インパクト

• 生産ラインの安定稼働（製造業のコスト損失回避）

• 商業施設やスーパーの冷蔵機器を支える

• 病院・介護施設の医療機器や生命維持装置を確実に稼働させる

• サーバー室・オフィスビルのITインフラを電力面で支える

これらの安定運用はすべて、適切なキュービクル工事とメンテナンスが前提であり、その存在は経済活動の“可視化されにくいが極めて重要な柱”です。

2. 電力コストの最適化による経営支援

高圧受電方式（キュービクル設置）は、電力会社から高圧電力を受け、建物内で変圧して使う方式です。
これは電力単価が割安になるメリットがあり、特に一定規模以上の施設では大きなコスト削減効果があります。

企業側のメリット

電力単価が低いため、長期的に見て電気料金が安く抑えられる

• 空調・照明・機械設備の使用量が多い施設ほど経済効果が高い

• BEMS（エネルギー管理システム）と組み合わせれば、更なる省エネ化が可能

こうした経済的恩恵を最大化するには、専門業者による適切な設計・施工・維持管理が不可欠であり、キュービクル工事業者の技術が企業経営の安定に直結していると言えます。

3. 建築・不動産開発の促進と設備資産の価値向上

商業ビルやマンションの新築・再開発プロジェクトにおいて、キュービクル設置は初期インフラ整備の重要工程です。
また、建物の資産価値を高める要素としても評価されます。

経済への波及効果

• 建設投資を後押しするインフラ業者としての役割

• キュービクル更新・改修が、ビルの省エネ・BCP評価につながる

• 高圧一括受電などにより分譲マンションの競争力を向上させる

このように、キュービクル工事は建築・不動産市場にも直接貢献しており、地域開発や都市再生の経済的推進力にもなっています。

4. 雇用創出と技術継承による地域経済への貢献

キュービクル工事には、専門的な電気工事技術と資格が必要です。
そのため、地域の中小電気工事会社や機器製造業者、設計会社などの技術者が多数関与します。

地域経済に与える影響

• 高度技術職の雇用維持と創出

• 若年技術者の育成による産業人材の継承

• 地場設備機器メーカー・工場への発注による経済循環

• 地域密着型メンテナンス会社の継続的雇用

これらの動きは、地域経済の裾野を支える安定的な雇用・育成の場となり、地方創生・地域産業振興の一翼を担っています。

5. 再生可能エネルギー社会への橋渡し役

太陽光発電や風力発電などの再生可能エネルギー設備の導入においても、キュービクルは極めて重要です。
発電した電気を受電系統に安全に連系するためには、キュービクルによる制御と保護機能が不可欠です。

経済的な役割

• 再エネ設備の導入を可能にし、グリーン投資を促進

• 電力需給の分散化により、電力市場の安定と価格調整に貢献

• 脱炭素社会における新たなビジネスチャンスの創出

キュービクル工事業は、脱炭素社会における経済モデルの転換を後押しする、“次世代インフラ整備”の実働部隊といえるでしょう。

6. 災害対策・BCP（事業継続計画）を通じた企業防衛支援

災害大国・日本において、電力インフラの強靭化は経済防衛と直結します。
耐震性・耐水性を備えたキュービクルの設置や、非常用電源との連系などは、企業や施設の事業継続を支える基盤です。

• 病院・福祉施設の非常電源対策

• 避難所や公共施設の電力バックアップ設備

• サプライチェーン中核企業の電源確保による経済機能の維持

これにより、大規模災害時の経済混乱の抑制、社会コストの最小化にも貢献しています。

見えないインフラが、経済の背骨を支えている

キュービクル工事は、表舞台に立つことは少ないですが、

• 生産と流通を支え、

• 建築と都市開発を後押しし、

• 雇用と技術を守り、

• 災害とエネルギーの課題に対応する

という多角的な経済的役割を担う、“電力を通じて社会を動かす業種”です。

私たちが快適に、そして安全に経済活動を営めるのは、キュービクル工事業者の確かな技術と日々の努力によって成り立っているのです。

皆さんこんにちは！

株式会社キュービクルパートナーズ、更新担当の中西です。

～多様化～

電気は現代社会の血流のような存在であり、建物に電力を供給するための「心臓部」ともいえるのがキュービクル（高圧受電設備）です。

かつては、一定の規格に沿って施工・設置する比較的定型的な業務とされていましたが、近年では設置対象・役割・工事内容・技術・人材の面で大きな多様化が進んでいます。

「キュービクル工事における多様化」というテーマを、6つの視点から深く掘り下げてご紹介します。

1. 設置対象の多様化：用途も設置環境も広がる

かつては工場・大型商業施設・ビルなどが主な対象でしたが、近年では設置対象の裾野が大きく広がっています。

多様な設置対象例

• 医療・福祉施設（病院、介護施設）

• 学校や自治体施設

• 小規模マンションや集合住宅（高圧一括受電）

• 道の駅や観光施設

• 災害避難所に指定された公共空間

• EV充電設備を備えた商業スペース

• 再生可能エネルギーの連系地点（太陽光・風力）

これにより、設置環境や求められる仕様が複雑化し、現場ごとのオーダーメイド性が高まっています。

2. 機能の多様化：ただの受電設備ではない

キュービクルは「高圧電力を低圧に変圧し供給する装置」という基本機能に加えて、安全性・利便性・環境性能など多機能化が進んでいます。

機能の広がり

• 自家発電機や非常用発電との連系機能

• 太陽光・風力発電との接続対応

• 蓄電池・EVとの双方向給電

• IoTセンサーによる遠隔監視・異常検知

• 無人監視・制御盤の設置による自動化

• BEMS（ビルエネルギー管理システム）との統合

つまり、キュービクルは今や“スマートエネルギー管理の中核装置”へと進化しているのです。

3. 工事内容の多様化：新設・更新・改修・撤去の多軸展開

キュービクル工事といっても、目的や状況によりさまざまな工事形態があります。

• 新設工事：新築施設・太陽光発電所などへの初設置

• 更新工事：老朽化による取り替えや定期更新（20～25年目安）

• 機能増設：EV対応・系統増強・分電盤追加など

• 撤去工事：施設閉鎖・低圧切替による撤去

• 仮設工事：イベントや仮設住宅への一時供給対応

これらに応じて、必要な技術・機材・工期・法令対応も変化するため、柔軟な現場対応力と総合的な施工管理能力が求められます。

4. 技術・資材の多様化：省スペース・高効率・環境配慮型へ

現場ニーズの多様化に対応するため、使用される技術・資材・工法にも進化と分化が見られます。

• コンパクト化・薄型化による狭小地対応

• アルミ製・ステンレス製の軽量型筐体の採用

• 低騒音・低振動型トランスによる周辺環境配慮

• 無停電更新工法による業務継続性の確保

• 防災・防水・防塵性の強化（津波・大雨・塩害対応）

特に、災害が多い日本では、防災機能やBCP（事業継続計画）を見据えた仕様へのニーズが高まっています。

5. 担い手の多様化：多職種・多資格の連携へ

キュービクル工事には、以下のような複数の技術者・職人が関わるため、多職種・多工程の高度な連携が必要です。

• 電気工事士（第一種・認定者）

• 高圧受電設備の設計・施工管理技術者

• 土木・基礎施工業者

• 設備機器メーカーとの協力体制

• 高所・重量物運搬の専門業者

• 保守点検スタッフや第三者機関（耐圧試験など）

さらに近年では、女性技術者の参入や外国人技能者の活躍も増加しており、チームの多様性も広がっています。

6. 社会背景の変化が生む“新たな需要”

キュービクル工事の多様化を後押ししているのは、社会環境の変化です。

• 電気代の高騰によるエネルギーマネジメント意識の向上

• 脱炭素社会に向けた再生可能エネルギーの導入

• BCP対策や停電リスクの備えとしての更新需要

• 建築物省エネ法の改正による新基準対応

• EV社会の到来に向けた充電インフラ整備

これらに対応できるキュービクル工事は、単なる“施工業”を超えた“電力インフラの未来創造業”と呼べるようになってきています。

電気の“受け皿”から、社会を動かすエンジンへ

キュービクルは「高圧受電のための設備」であると同時に、
現代社会の動力源を安全・安定・効率的に流す装置です。

そしてその工事は今、

• 設置対象が広がり、

• 機能が拡張し、

• 工法が進化し、

• 担い手が多様になり、

• 社会課題と密接に結びついています。

キュービクル工事の多様化とは、単なる工事手法の進化ではなく、未来の電力社会を形づくる土台づくりそのものなのです。
